读懂钢结构图纸和相关知识


来源:四川恒力嘉       发布时间:2018/8/29 11:10:41     点击率:104

型钢是指工厂里按照标准规格轧制好的钢材,例如:角钢、工字钢、槽钢等。而钢结构又是一种由型钢连接而成的钢构物,其中有:钢梁、钢屋架、钢塔架、钢架手架等。钢结构图纸其实就是一种用来表示钢结构的图样。

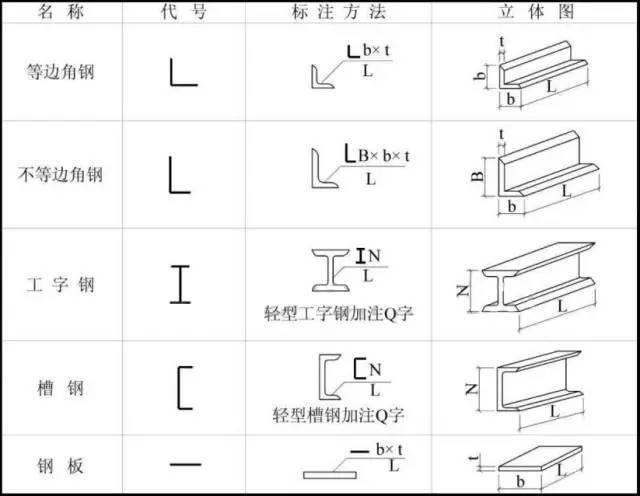

一、型钢的代号及标注


二、钢结构中型钢的连接方法

这里主要分为三种连接方式——焊接、铆接、螺栓连接

1、焊接:将需要连接的型钢的连接部位加热融化、凝结后变成一个不可分割的一个整体。类型又分为:坡口焊缝、贴角焊缝、塞焊缝。

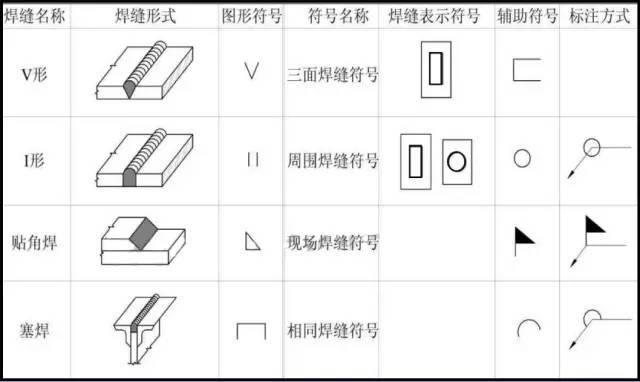

焊缝的图形符号和辅助符号

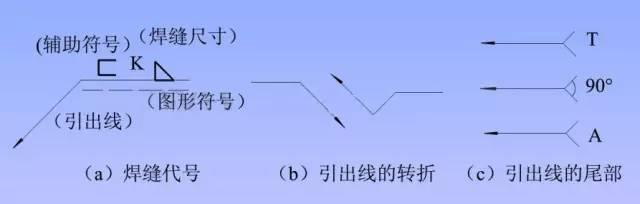

焊缝的标注:其中焊缝的位置、形式、尺寸和辅助要求都需要标注的很清楚


2、铆接:就是使用没铆钉将两块或者两块以上的钢板拼接在一起。类型又分为:工厂连接、现场连接。

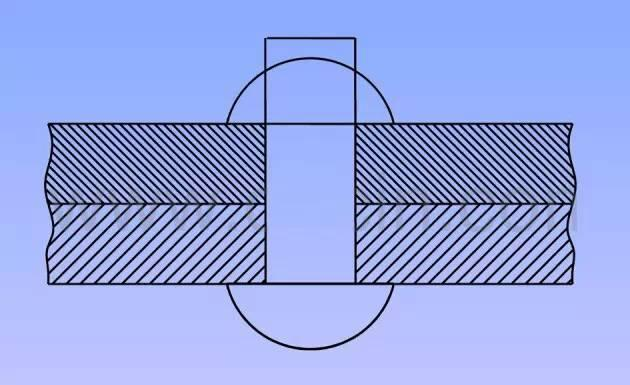

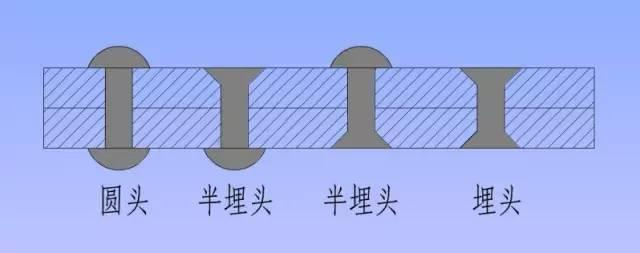

铆钉的类型


3、螺栓连接:螺栓连接和焊接、铆接不太一样,前两者都是连接后不能进行拆卸的,但是螺栓连接是能够进行拆卸

连接方式

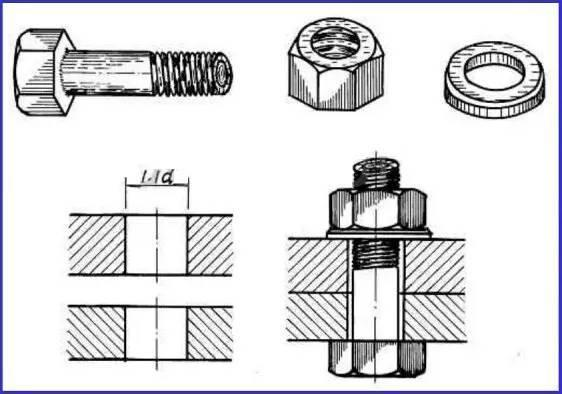

螺栓、孔、电焊铆钉图例


三、钢梁结构图

钢梁结构一般适用于中、大跨度的桥梁,分为钢板梁、钢桁梁两种钢梁。钢梁结构图的分类为以下几种:

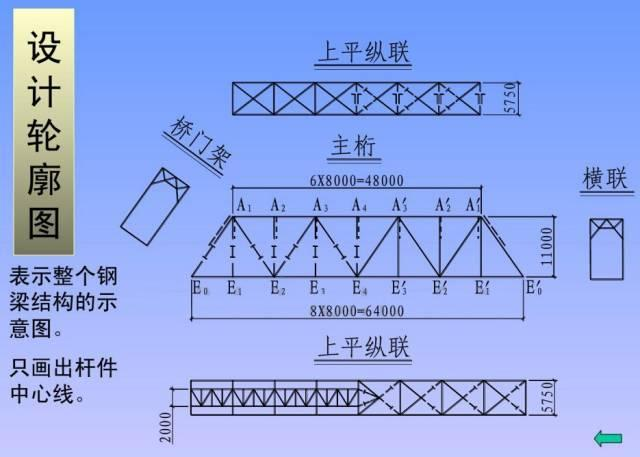

设计轮廓图

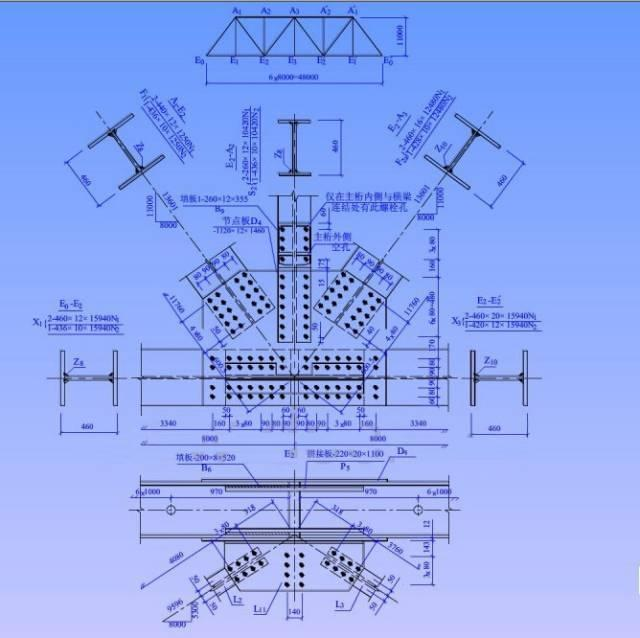

节点图

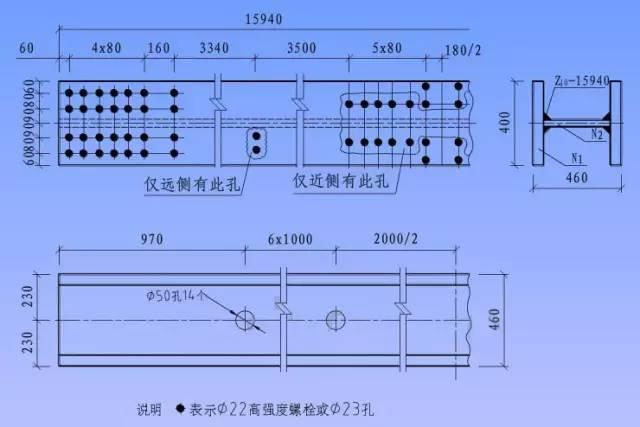

杆件图

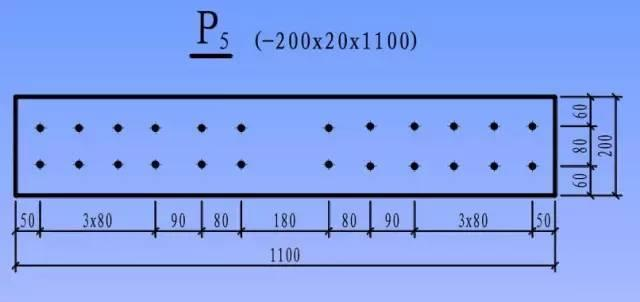

零件图


四、钢屋架结构

屋架简图:一般又称为屋架示意图、屋架杆件几何尺寸寸简图,比例一般在:1:100、1:200。使用单线条表示,杆件长度直接接注在单线条旁边。

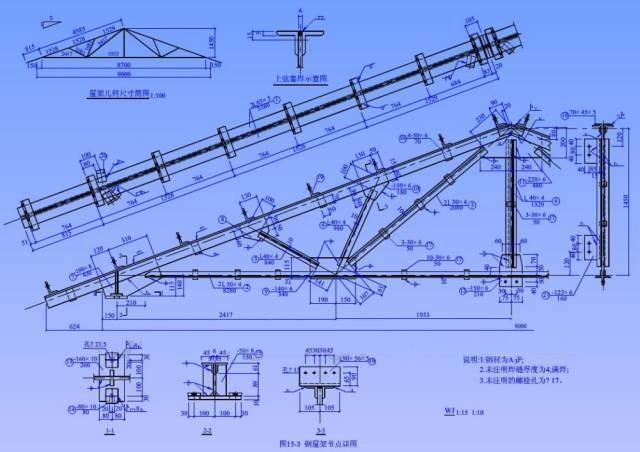

屋架详图:可分为立面图、上弦实形辅助投影、剖面截面图,比例可分为两种杆件轴线采用比较小比例(1:20,1:15),节点板、杆件、断面采用较大比例(1:10,1:5)。图线有两种:可见轮廓线——中实线、不可见轮廓线——中虚线。

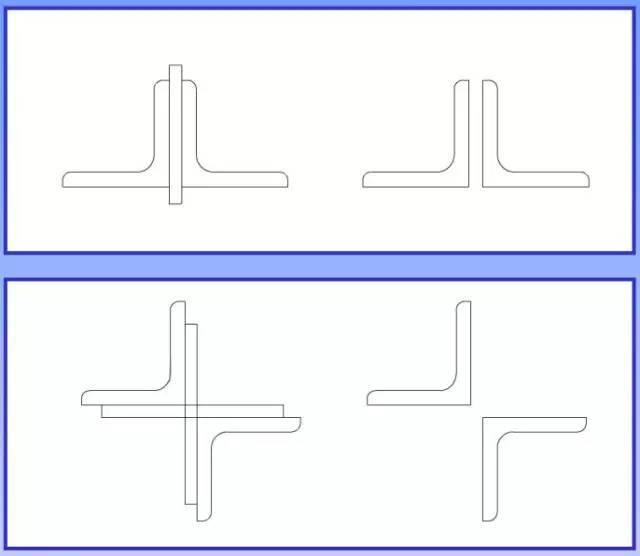

杆件拼接

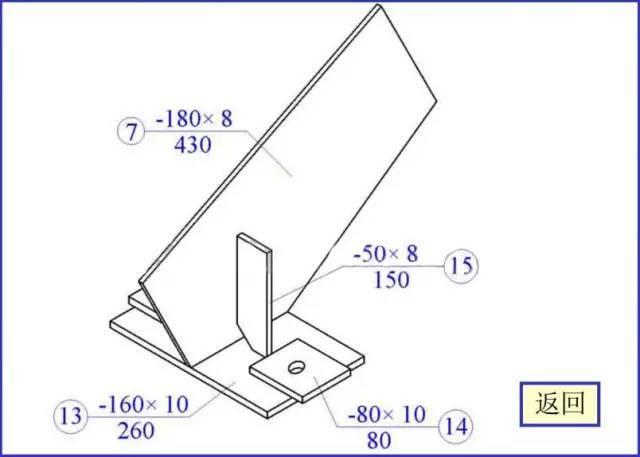

支座节点图

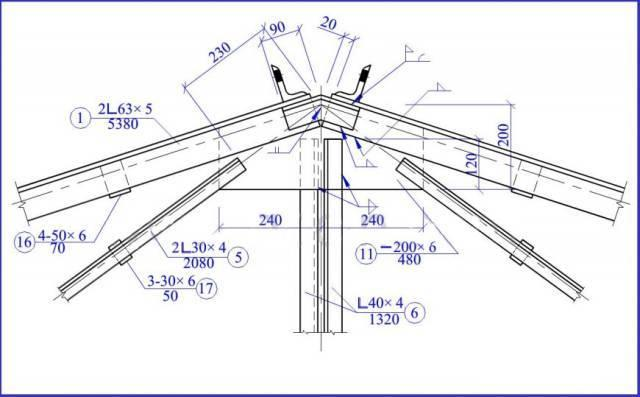

屋脊节点图


五、钢结构相关知识点

1、钢结构优势:钢结构体系具有自重轻、安装容易、施工周期短、抗震性能好、投资回收快、环境污染少等综合优势,塑性和韧性好 抗冲击性好。

2、钢材的种类有:按厚度不同分薄板(薄钢板厚度<4mm)、中板(中厚度4——20mm)和厚板(厚度20——60mm)大于60为特厚种。钢带包括在钢板类内。

3、普通螺栓与高强螺栓的区别

普通螺栓一般用普通碳素结构钢制造,不经热处理,高强螺栓一般用优质碳素结构钢或合金结构钢制造,需要经过调质热处理提高综合机械性能。 高强度分为,8.8级,10.9级,12.9级。

从强度等级:高强螺栓常用8.8S和10.9S两个强度等级。普通螺栓一般有4.4级,4.8级,5.6级,8.8级。

从受力特点高强螺栓施加预拉力和靠摩擦力传递外力,普通螺栓靠栓杆抗剪力和孔壁承压来传递剪力。

4、按受力特性分为:摩擦型与承压型

摩擦型高强螺栓是依据被连接件之间的摩擦力传递外力,当剪力等于摩擦力时,极为摩擦型高强螺栓连接的设计极限荷载。此时联众的杆件不会发生相对滑移,螺栓杆不受剪,螺栓孔壁不承压。

承压型高强螺栓与普通螺栓类似,剪力可以超过摩擦力,此时被连接构件之间会发生相对滑移,螺栓杆与孔壁接触,连接依靠摩擦力与螺栓杆的剪切、承压共同传力。

承压型高强螺栓的变形较大,不适用于直接承受动力荷载结构的连接。

5、焊条种类

大体有十几种:碳钢焊条、低合金钢焊条、钼和铬钼耐热钢焊条、低温钢焊条、不锈钢焊条、堆焊焊条、铸铁焊条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊条及特殊用途焊条。

6、焊缝缺陷:

1)未焊透:母体金属接头处中间(X坡口)或根 部(V、U坡口)的钝边未完全熔合在一起而留下的局部未熔合。未焊透降低了焊接接头的机械强度,在未焊透的缺口和端部会形成应力集中点,在焊接件承受载荷时容易导致开裂。

2)未熔合:固体金属与填充金属之间(焊道与母材之间),或者填充金属之间(多道焊时的焊道之间或焊层之间)局部未完全熔化结合,或者在点焊(电阻焊)时母材与母材之间未完全熔合在一起,有时也常伴有夹渣存在。

3)气孔:在熔化焊接过程中,焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及溢出而残留在焊缝金属内部或表面形成的空穴或孔隙,视其形态可分为单个气孔、链状气孔、密集气孔(包括蜂窝状气孔)等,特别是在电弧焊中,由于冶金过程进行时间很短,熔池金属很快凝固,冶金过程中产生的气体、液态金属吸收的气体,或者焊条的焊剂受潮而在高温下分解产生气体,甚至是焊接环境中的湿度太大也会在高温下分解出气体等等,这些气体来不及析出时就会形成气孔缺陷。尽管气孔较之其它的缺陷其应力集中趋势没有那么大,但是它破坏了焊缝金属的致密性,减少了焊缝金属的有效截面积,从而导致焊缝的强度降低。
