图解钢结构各个构件和做法


来源:钢构联盟       发布时间:2019/7/26 10:16:38     点击率:30

1、建筑体系

1-1、门式刚架体系

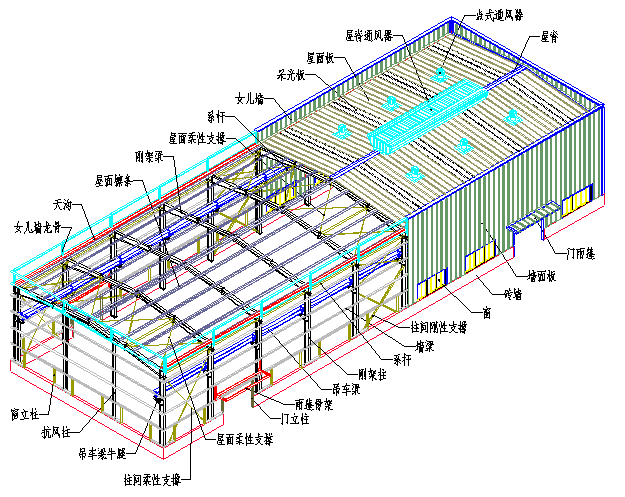

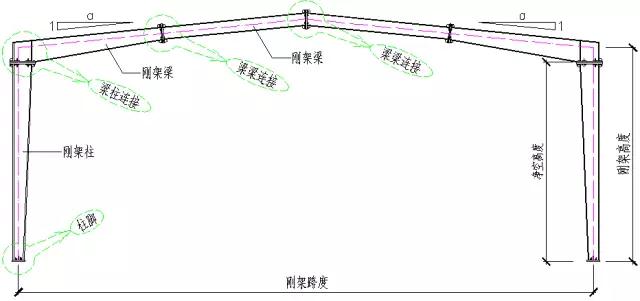

1-1-1、基本构件图



1-1-2、说明

力学原理

门式刚架结构以柱、梁组成的横向刚架为主受力结构,刚架为平面受力体系。为保证纵向稳定,设置柱间支撑和屋面支撑。

刚架

刚架柱和梁均采用截面H型钢制作,各种荷载通过柱和梁传给基础。

支撑、系杆

刚性支撑采用热轧型钢制作,一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管,与支撑组成受力封闭体系。

屋面檩条、墙梁

一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力,并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式

a.典型门式刚架

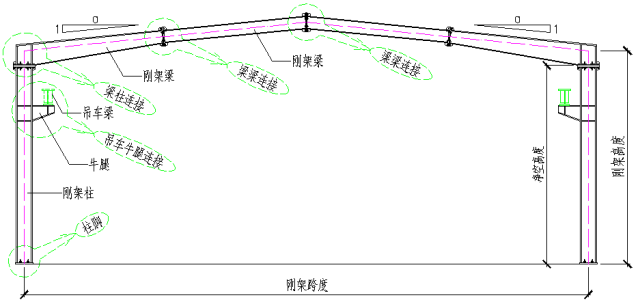

b.带吊车的门式刚架

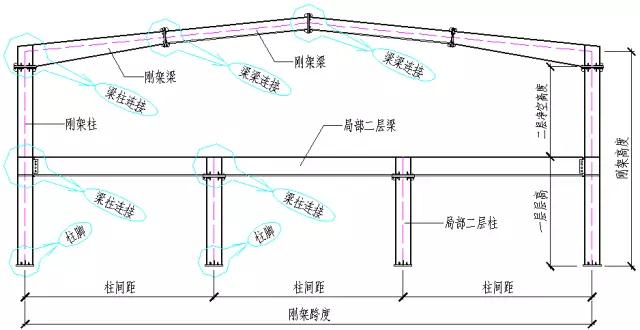

c.带局部二层的门式刚架



1-1-4、基本节点

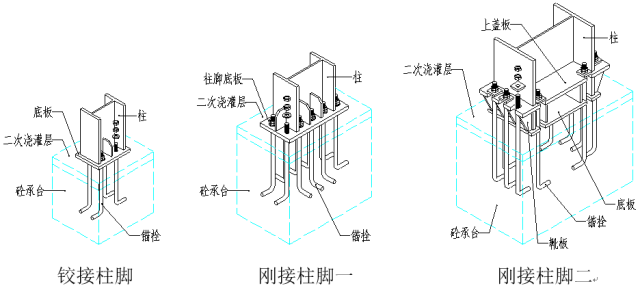

a.柱脚节点

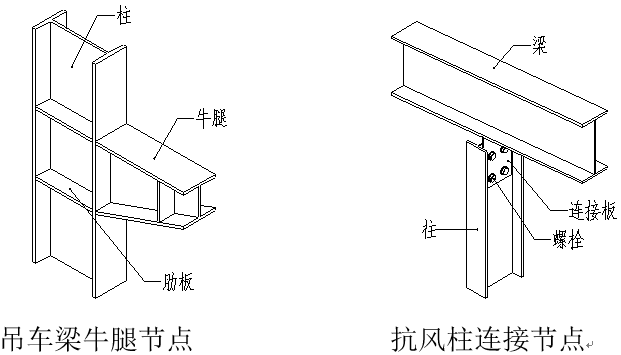

b.梁、柱节点





■局部二层节点参照多层框架体系。

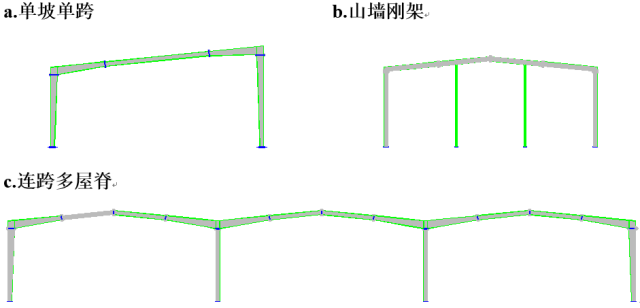

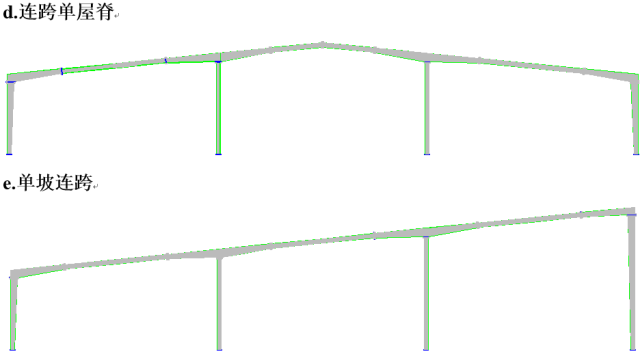

1-1-5、刚架衍生形式





■ 吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架,不过中间柱与刚架柱比截面旋转了90度。


1-2、多层框架体系

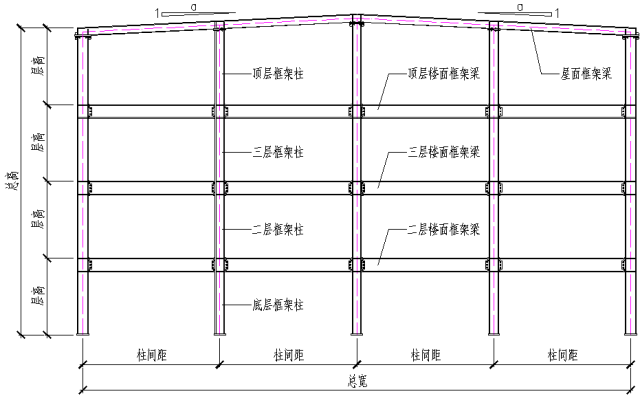

1-2-1、框架图示



1-2-2、说明

力学模型

a.纯刚接框架:纵横两个方向均采用刚接的框架。

b.刚接-支撑框架:横向采用刚接,纵向采用铰接,并在纵向设置支撑,以传递水平力。

c.支撑式框架:纵横向均采用铰接,两向均设置支撑传递水平力。

d.有时为保证足够的刚度,在刚接框架中亦设置支撑。

框架柱

框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。

框架梁

框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑

支撑采用一般采用热轧型钢制作,其功能是传递层间水平力和保证结构的刚度。


1-2-3、基本节点

a.柱脚节点

■柱脚节点同门式刚架体系。

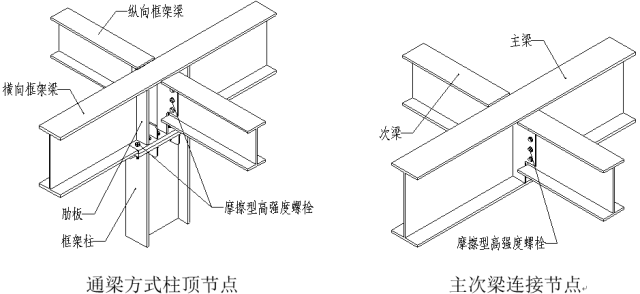

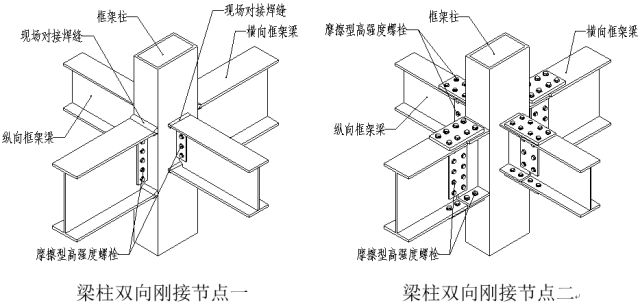

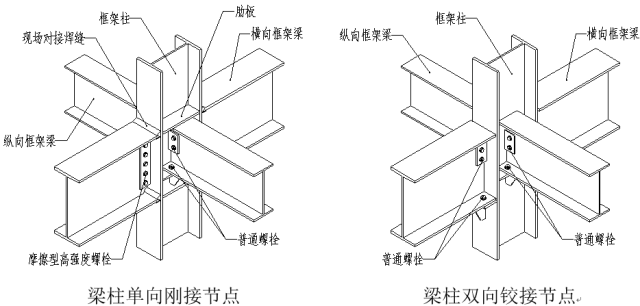

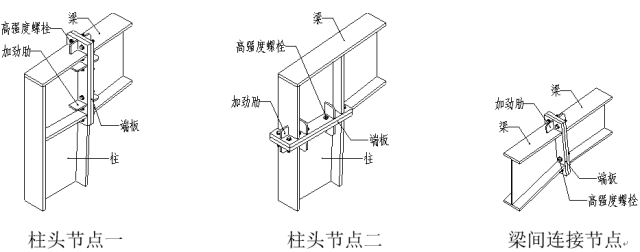

b.柱、梁节点







2、支撑、系杆

2-1、图示

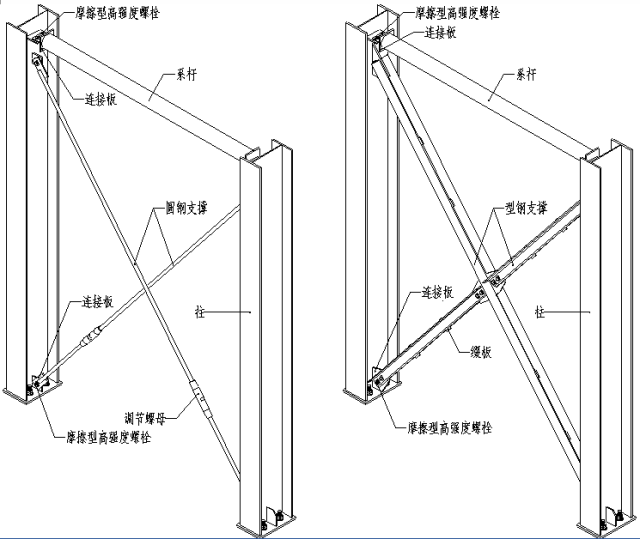

柱间柔性支撑     柱间刚性支撑


2-2、说明

■支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作,安装时必须张紧,主要用于门式刚架结构。刚性支撑由型钢制作,用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

■系杆和支撑联合作用,形成封闭的受力体系。在支撑端头有刚性构件和传递压力的情况下,不需设置系杆。

■屋面水平支撑做法同柱间支撑。

■根据需要,支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。


3、隅撑

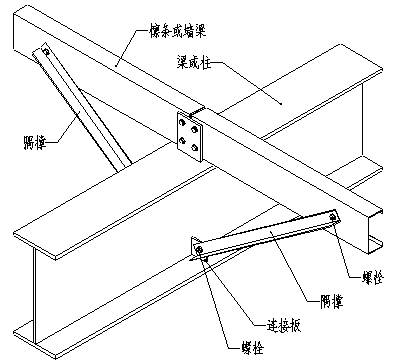

3-1、图示




3-2、说明

■隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢压制成型。

■在多层框架体系中,梁柱刚接的位置常设置水平隅撑。


4、吊车梁

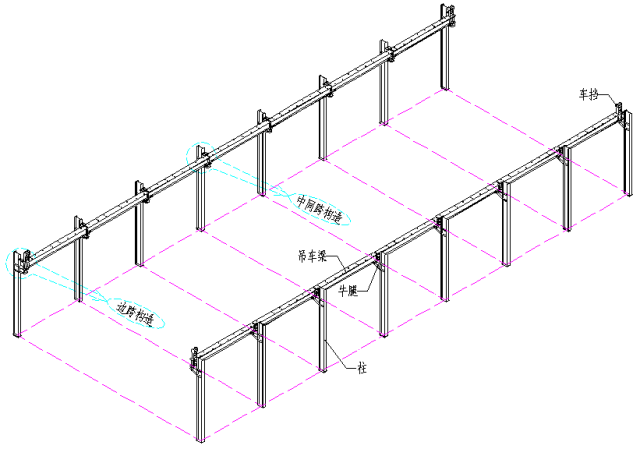

4-1、图示

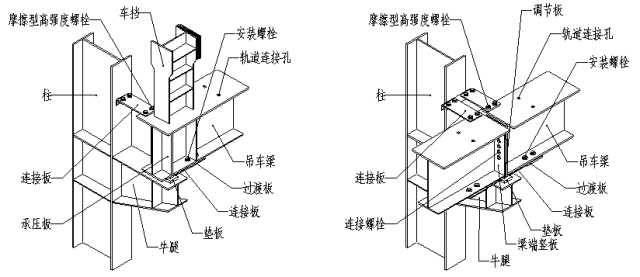

吊车梁边跨构造



吊车梁中间跨构造

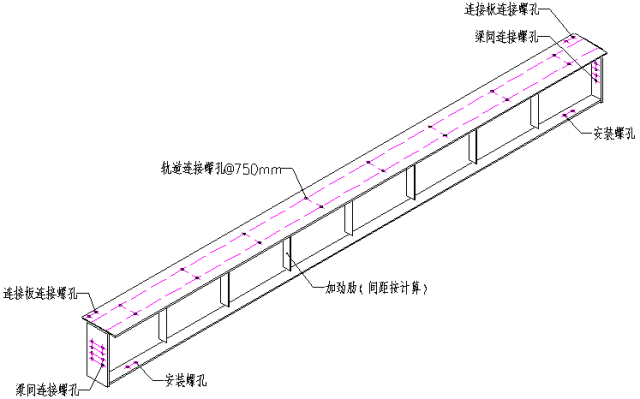

标准吊车梁图


4-1、说明

■吊车梁为吊车荷载的承载构件,由钢板焊接成型。

■变形缝位置处理参照边跨构造。

■吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载。

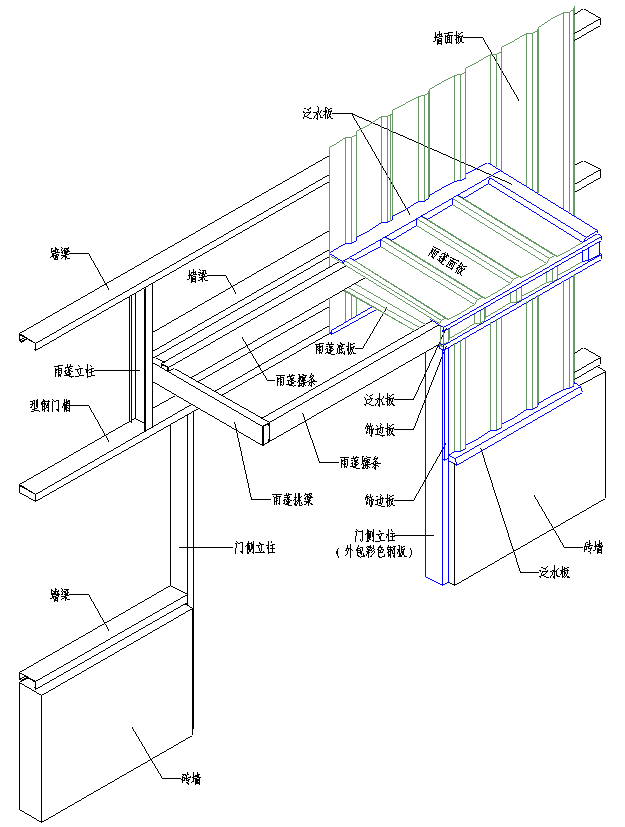

5、雨蓬



蓬用压型钢板采用HV-197TD-788板和HV-205TD-820板。



6、檩条、墙梁

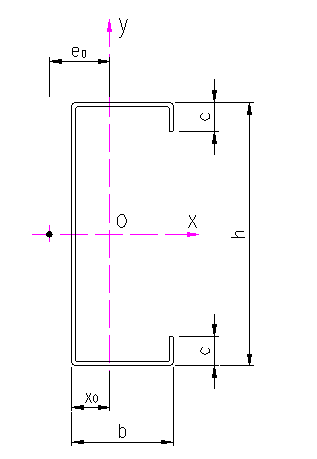

6-1、C型冷弯薄壁型钢

6-1-1、型钢截面特性

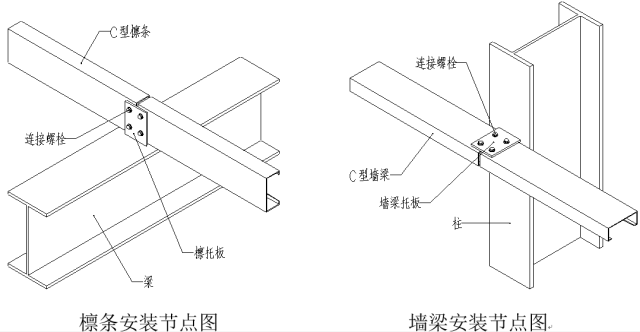

6-1-2、安装节点图



6-2、Z型冷弯薄壁型钢

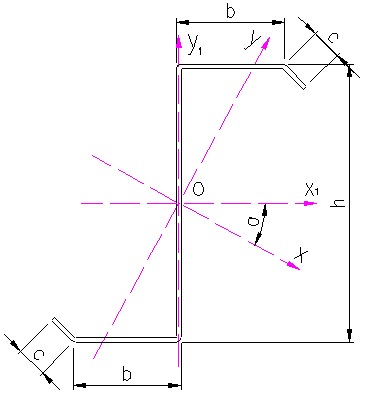

6-2-1、型钢截面特性

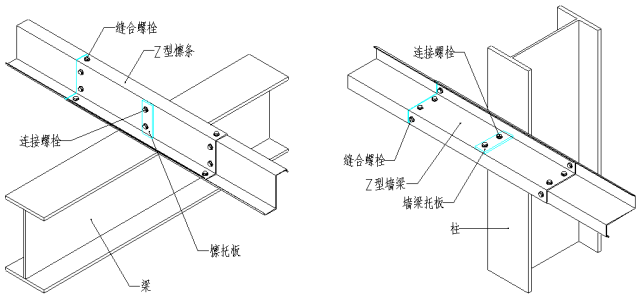

6-2-2、安装节点图




7、屋面、墙面压型钢板

7-1、HV-203KL-406

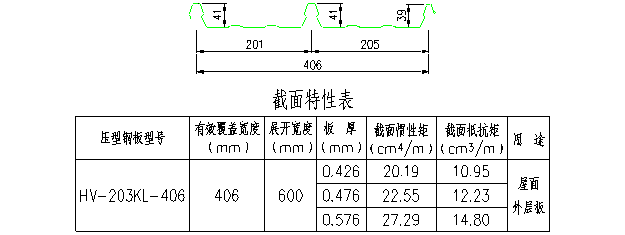

7-1-1、板型图

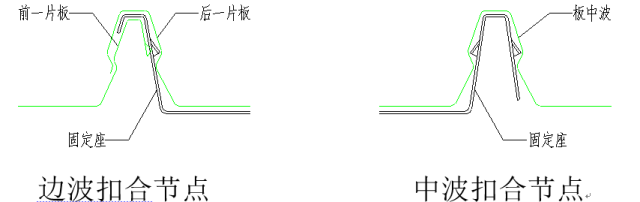

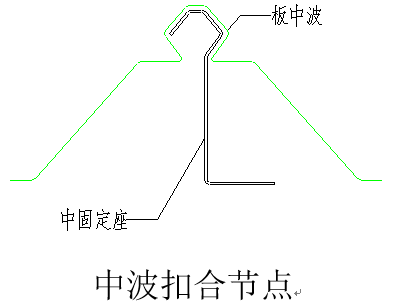

7-1-2、连接节点图





7-2、HV-380SF-760

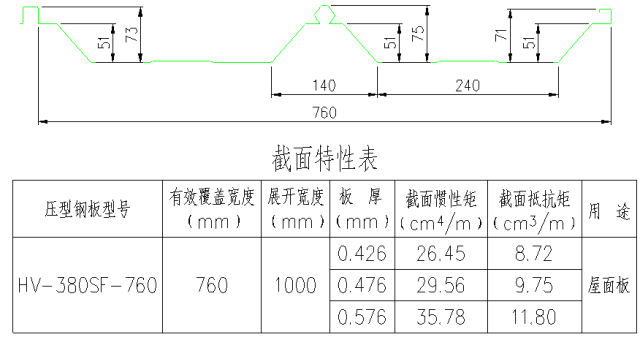

7-2-1、板型图

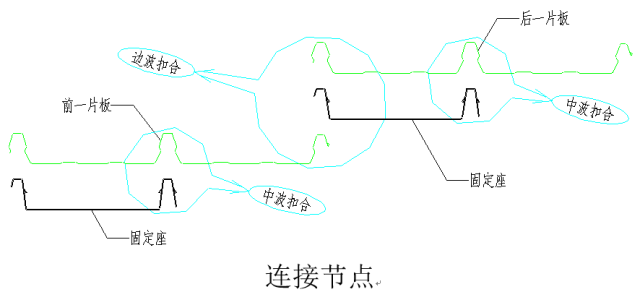

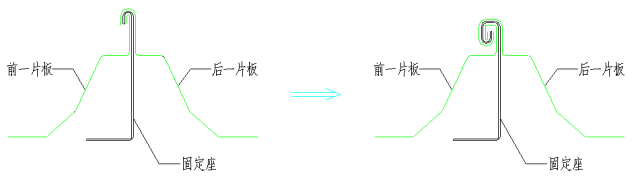

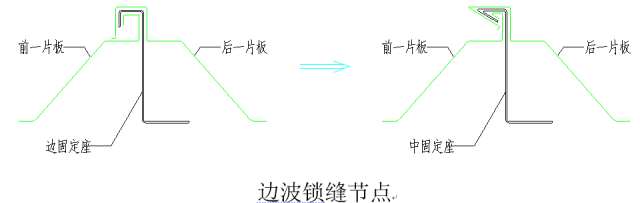

7-2-2、连接节点图

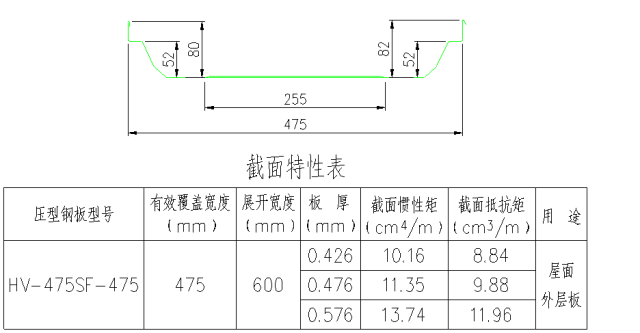

7-3、HV-475SF-475

7-3-1、板型图



7-3-2、连接节点图

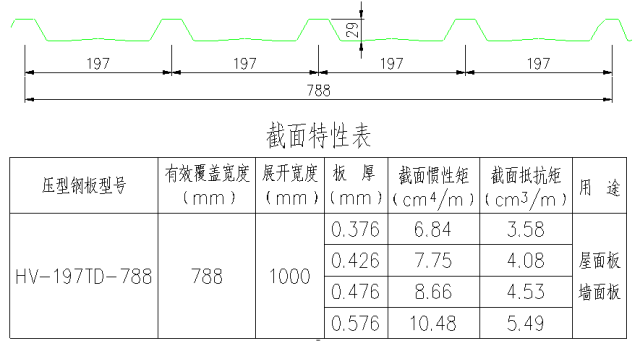

7-4HV-197TD-788

7-4-1、板型图



7-4-2、连接节点



说明:

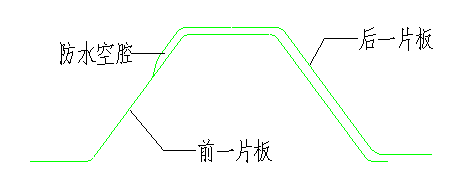

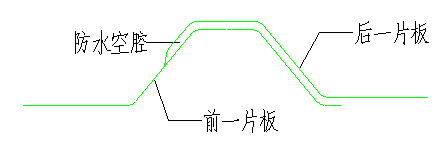

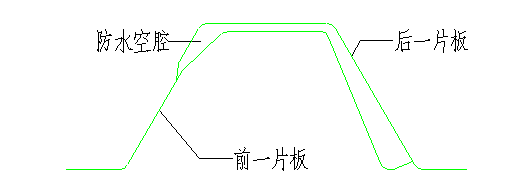

■防水空腔可以阻止因毛细现象而造成的渗水。

■该板型可用于屋面板和墙面板,采用自攻螺钉和屋面檩条或墙梁连接。

■用作屋面板时,螺钉穿过波峰与屋面檩条固定;用作墙面板时,螺钉在靠近波峰的波谷平直段与墙梁固定。

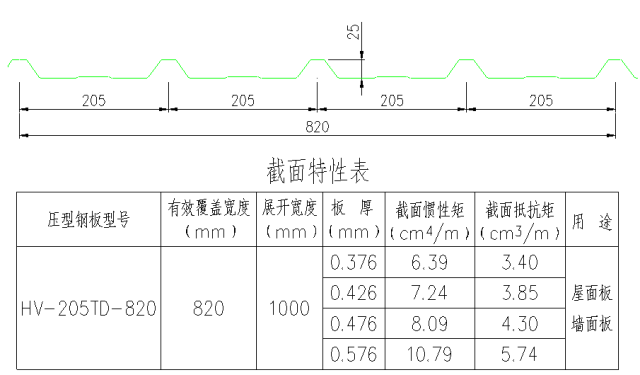

7-4、HV-205TD-820

7-5-1、板型图



7-5-2、连接节点图



说明:

■防水空腔可以阻止因毛细现象而造成的渗水。

■该板型可用于屋面板和墙面板,采用自攻螺钉和屋面檩条或墙梁连接。

■用作屋面板时,螺钉穿过波峰与屋面檩条固定;用作墙面板时,螺钉在靠近波峰的波谷平直段与墙梁固定。

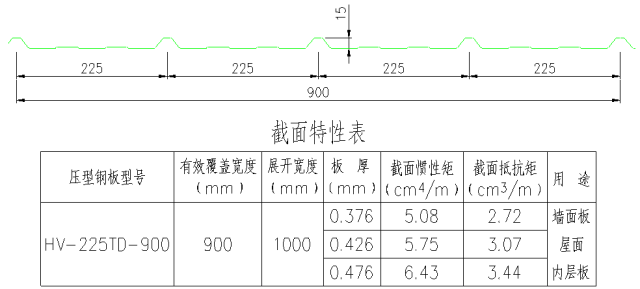

7-6、HV-225TD-900

7-6-1、板型图



7-6-2、连接节点图



说明:

■防水空腔可以阻止因毛细现象而造成的渗水。

■该板型用于墙面板,采用自攻螺钉和屋面檩条或墙梁连接;螺钉在靠近波峰的波谷平直段与墙梁固定。

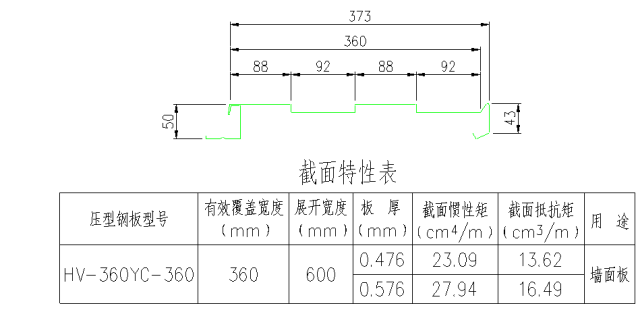

7-7、HV-360YC-360

7-7-1、板型图



7-7-2、连接节点图

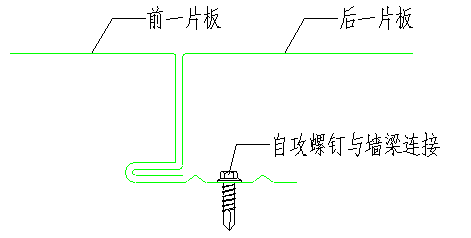

说明:

■自攻螺钉穿过板直接与墙梁连接。


7-8、HV-300YC-300

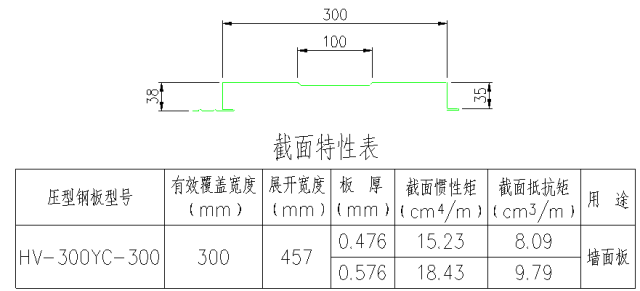

7-8-1、板型图

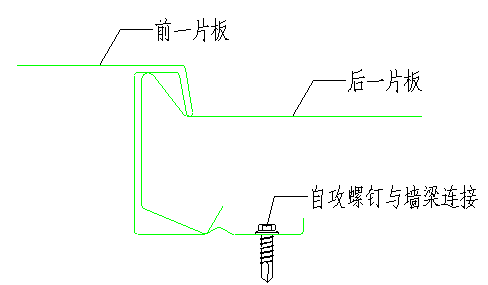

7-8-2、连接节点图



说明:

■自攻螺钉穿过板直接与墙梁连接。


7-9、HV-1000HP-1000

7-9-1、板型图



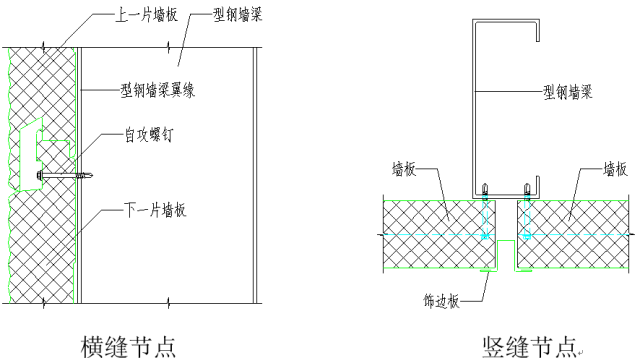

7-9-2、连接节点图
