剑南大道元景桥人行天桥工程

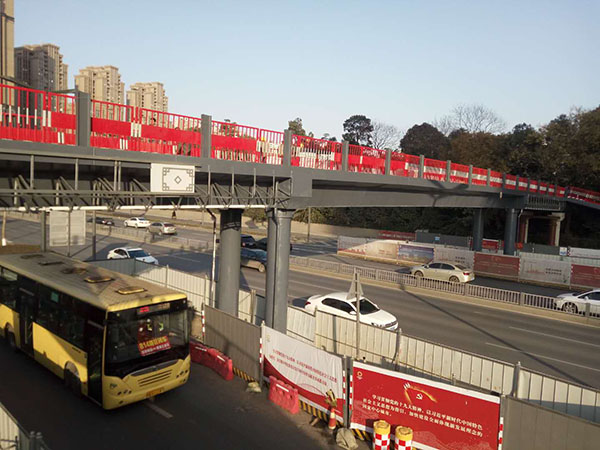

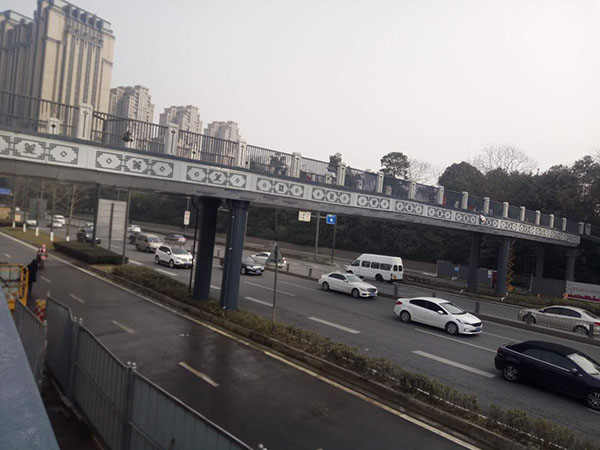

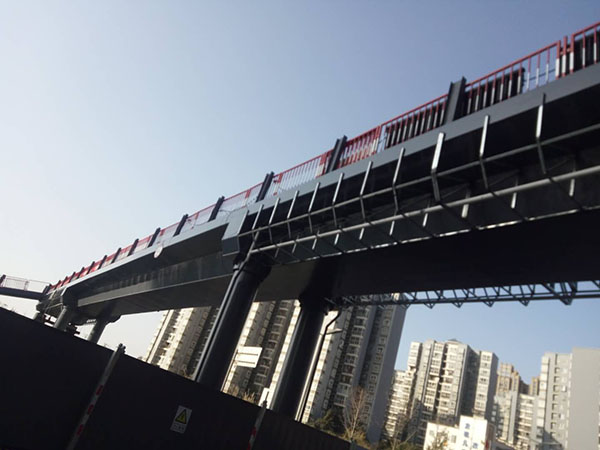

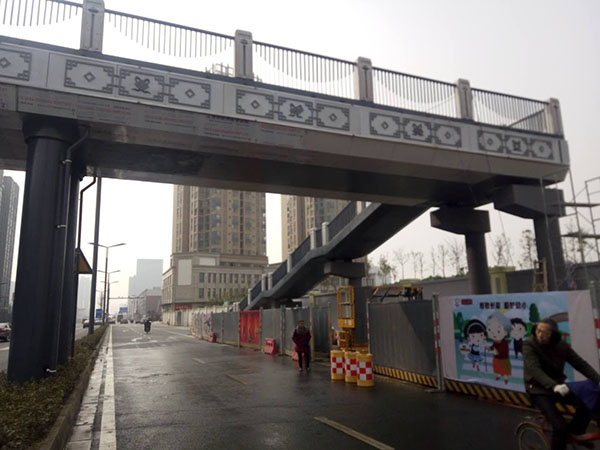

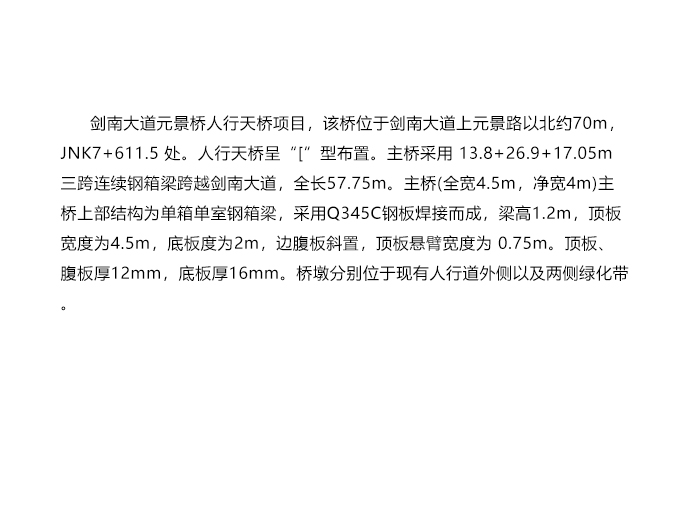

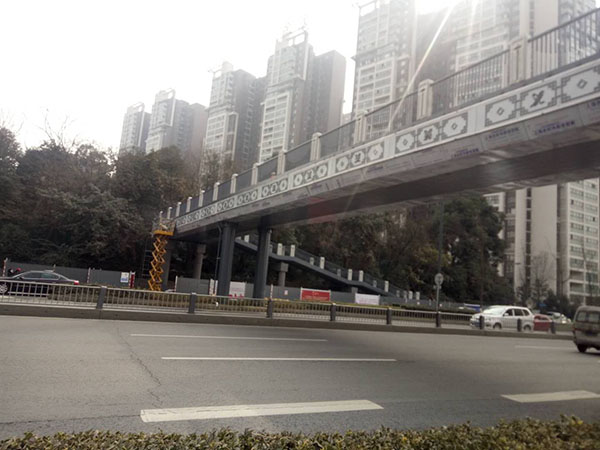

       剑南大道元景桥人行天桥项目,该桥位于剑南大道上元景路以北约70m,JNK7+611.5 处。人行天桥呈“[”型布置。主桥采用 13.8+26.9+17.05m 三跨连续钢箱梁跨越剑南大道,全长57.75m。主桥(全宽4.5m,净宽4m)主桥上部结构为单箱单室钢箱梁,采用Q345C钢板焊接而成,梁高1.2m,顶板宽度为4.5m,底板度为2m,边腹板斜置,顶板悬臂宽度为 0.75m。顶板、腹板厚12mm,底板厚16mm。桥墩分别位于现有人行道外侧以及两侧绿化带。
